鉛錠碼垛生產線方案
瀏覽量
【摘要】：
應客戶要求，需對客戶工廠車間進行改進升級。具體如下：
1、提升公司自動化程度，加快生產效率 ；
2、削減冗余人員，增加公司收益；
3、降低勞動風險，最大程度為安全生產提供了保障。

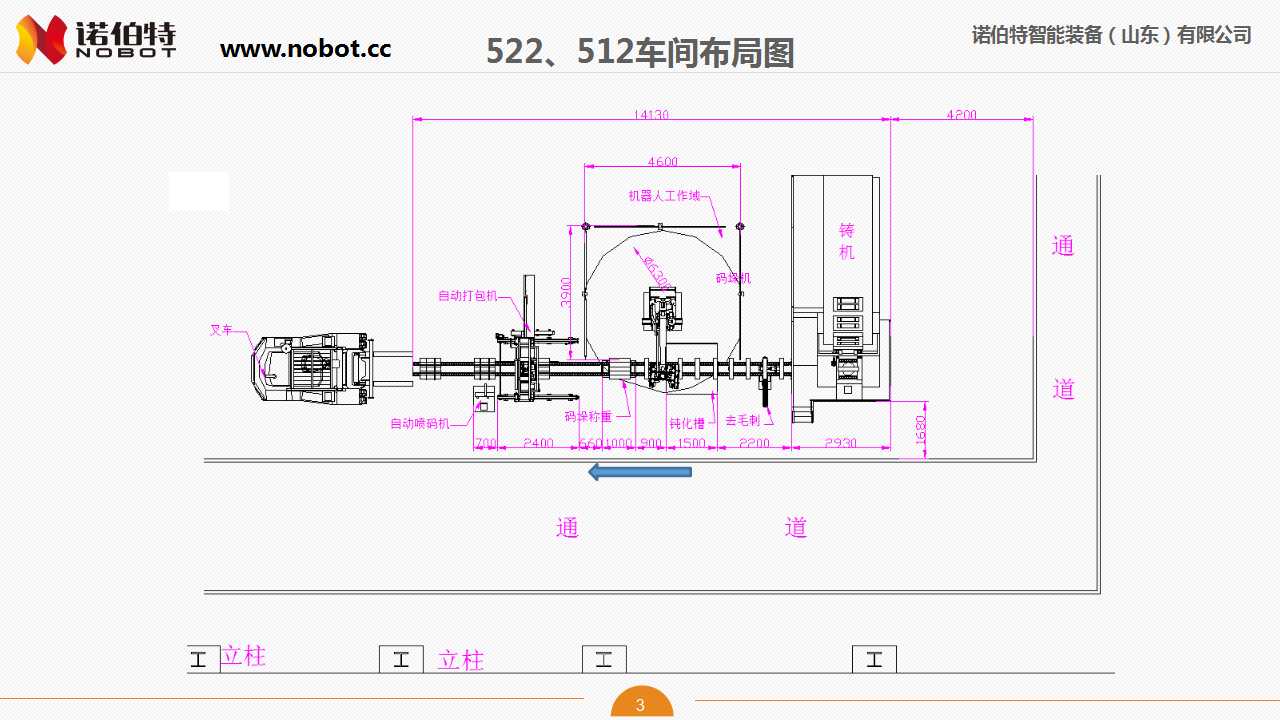

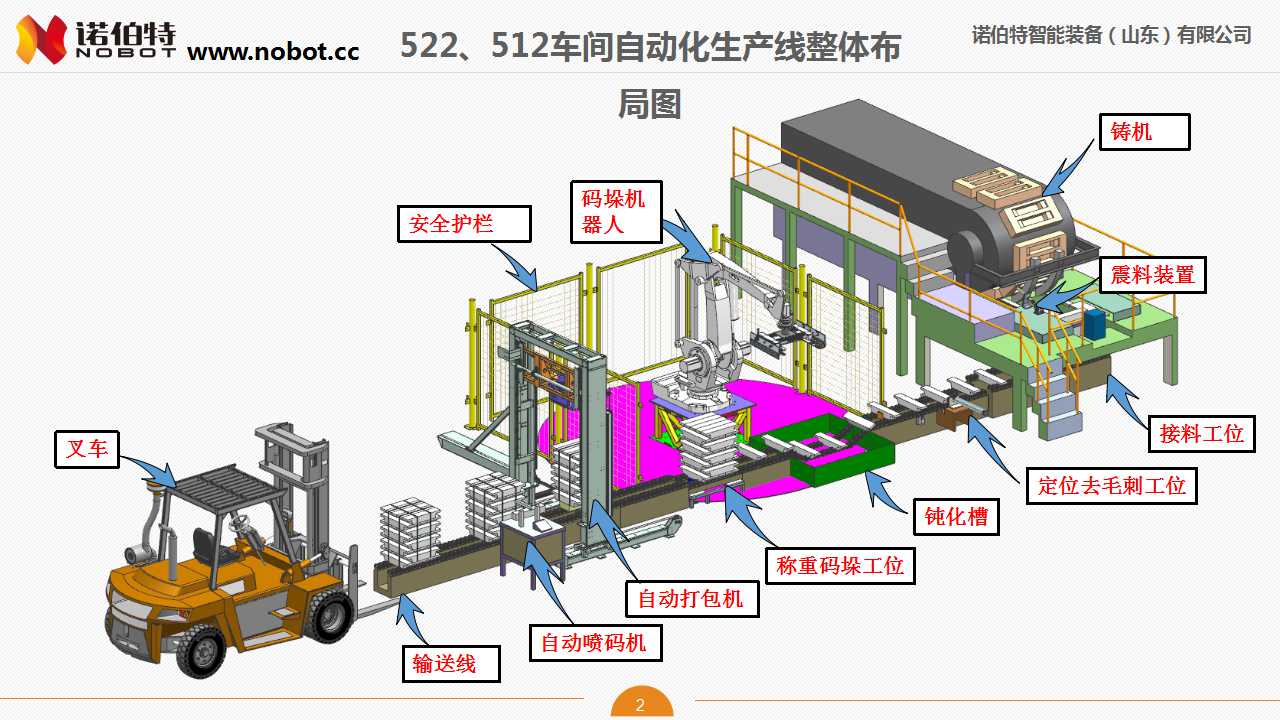

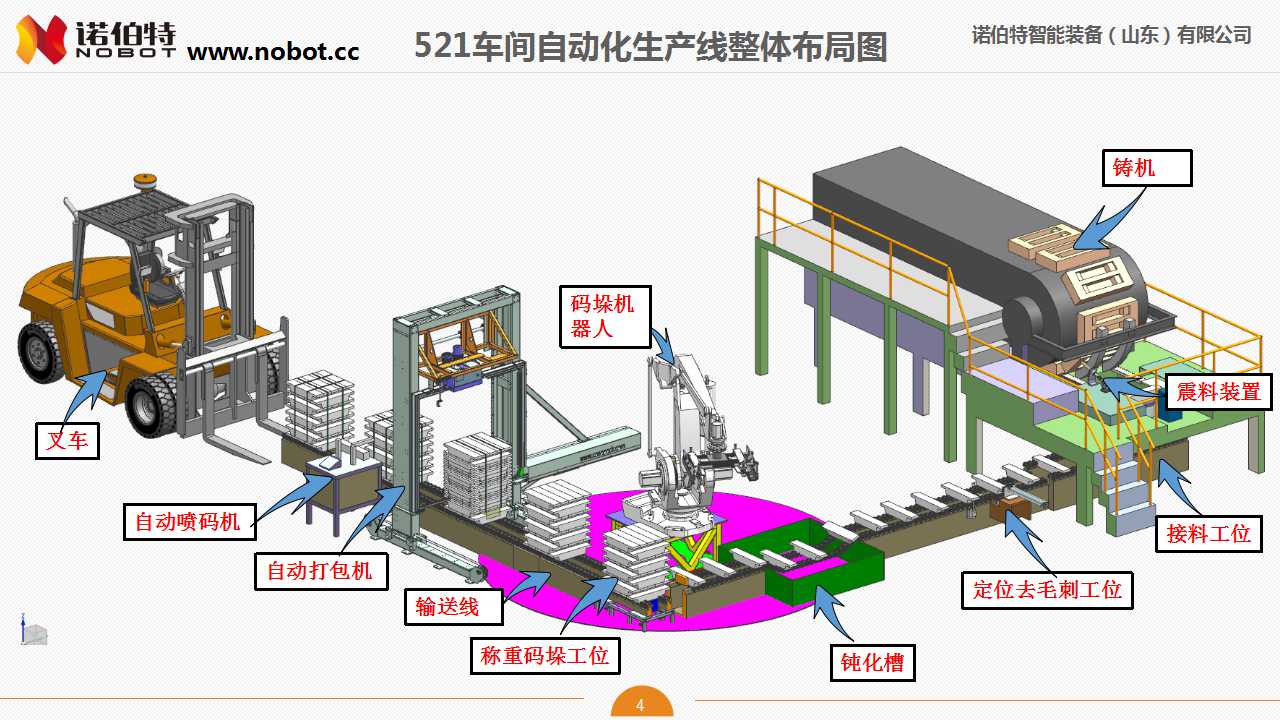

方案流程：
1.產品由鑄機經過震料裝置，實現完全脫模；
2.脫模后經過接料裝置，放在輸送鏈條線上；
3. 輸送線運送工件至去毛刺工位，由去毛刺裝置進行定位、去毛刺，動力為油缸驅動。
4.去毛刺后，由輸送線繼續運行，帶動工件經過鈍化槽蘸水，輸送至抓取工位；
5.機械手抓取工件，進行碼垛，完成一個跺堆后，稱重系統輸出數據至噴碼機，升降輸送線升起，跺堆向前運行，同時溫度探頭對跺堆進行溫度檢測，保證跺堆在打包時溫度已降至80℃以下；
6.跺堆運行至打包工位后，由頂升裝置把跺堆頂起，旋轉，自動打包機進行打包；
7.打包完成后，進入噴碼工序，噴碼機按接收的重量進行噴碼；
8.噴碼后流入暫存工位，等待叉車運走；
9.循環運行。

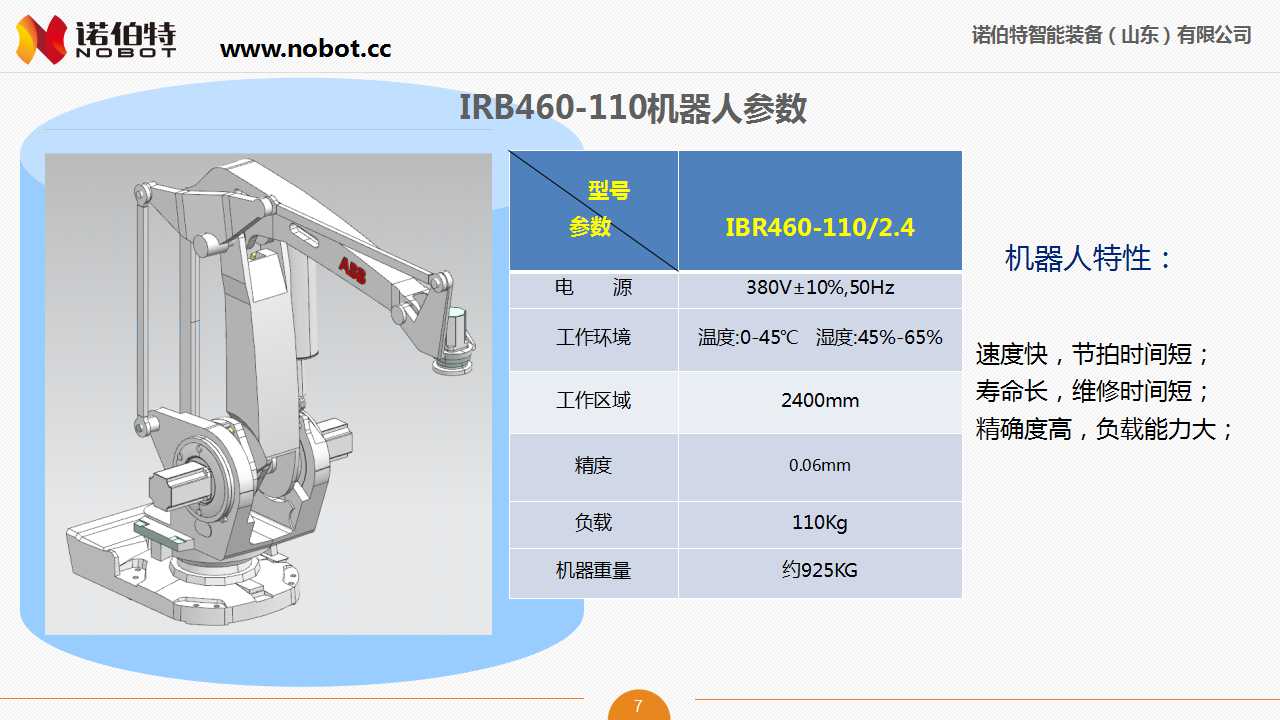

ABB IRB460-110機器人參數
機器人特性：速度快，節拍時間短；壽命長，維修時間短；精確度高，負載能力大。

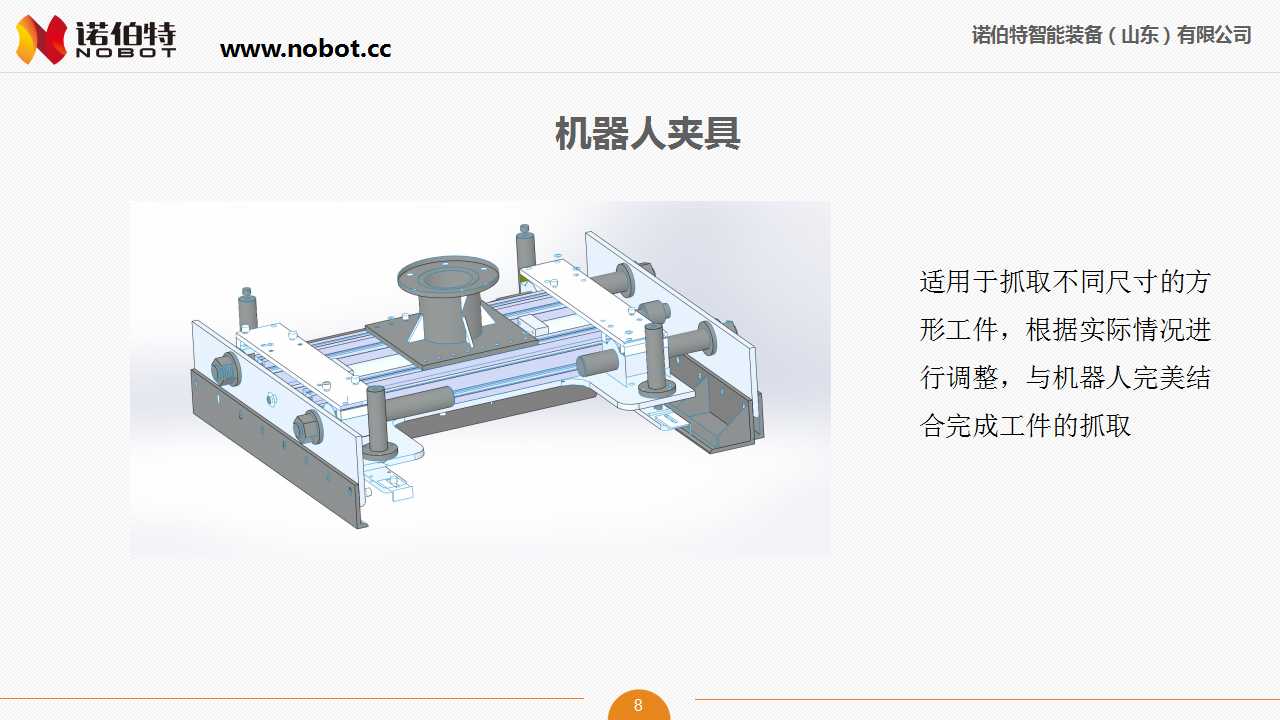

適用于抓取不同尺寸的方形工件，根據實際情況進行調整，與機器人完美結合完成工件的抓取

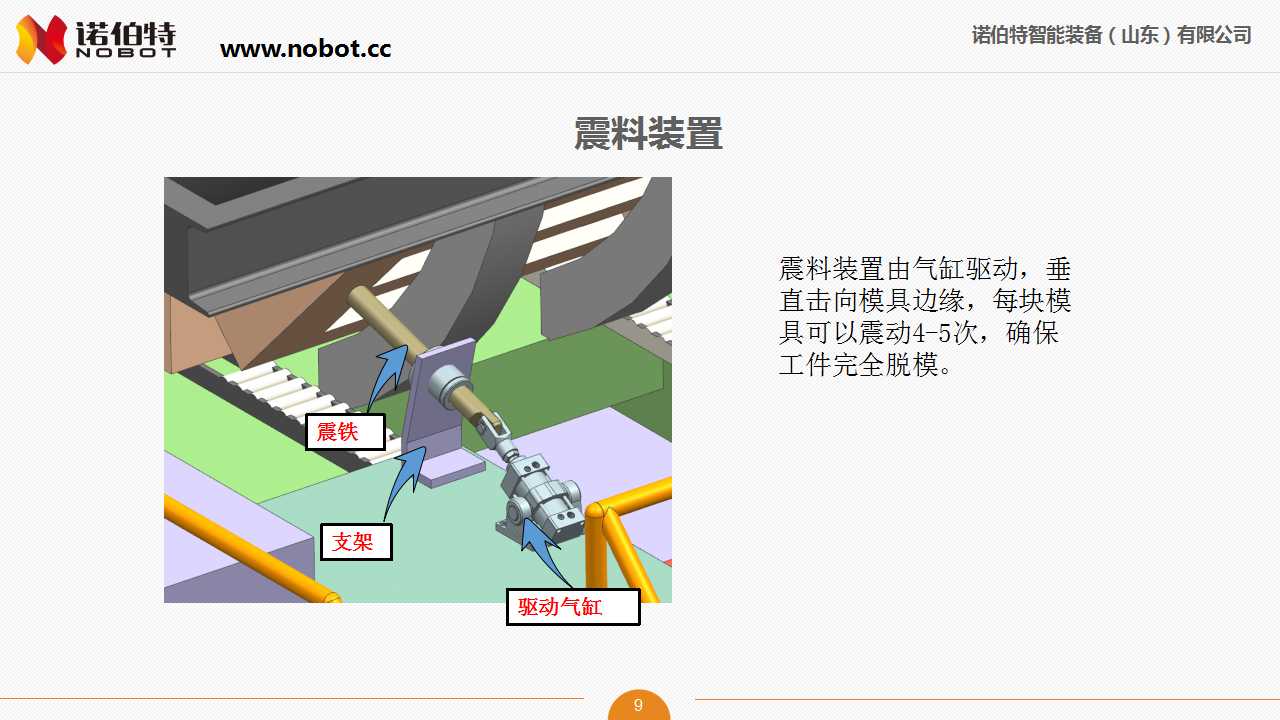

震料裝置：
震料裝置由氣缸驅動，垂直擊向模具邊緣，每塊模具可以震動4-5次，確保工件完全脫模。

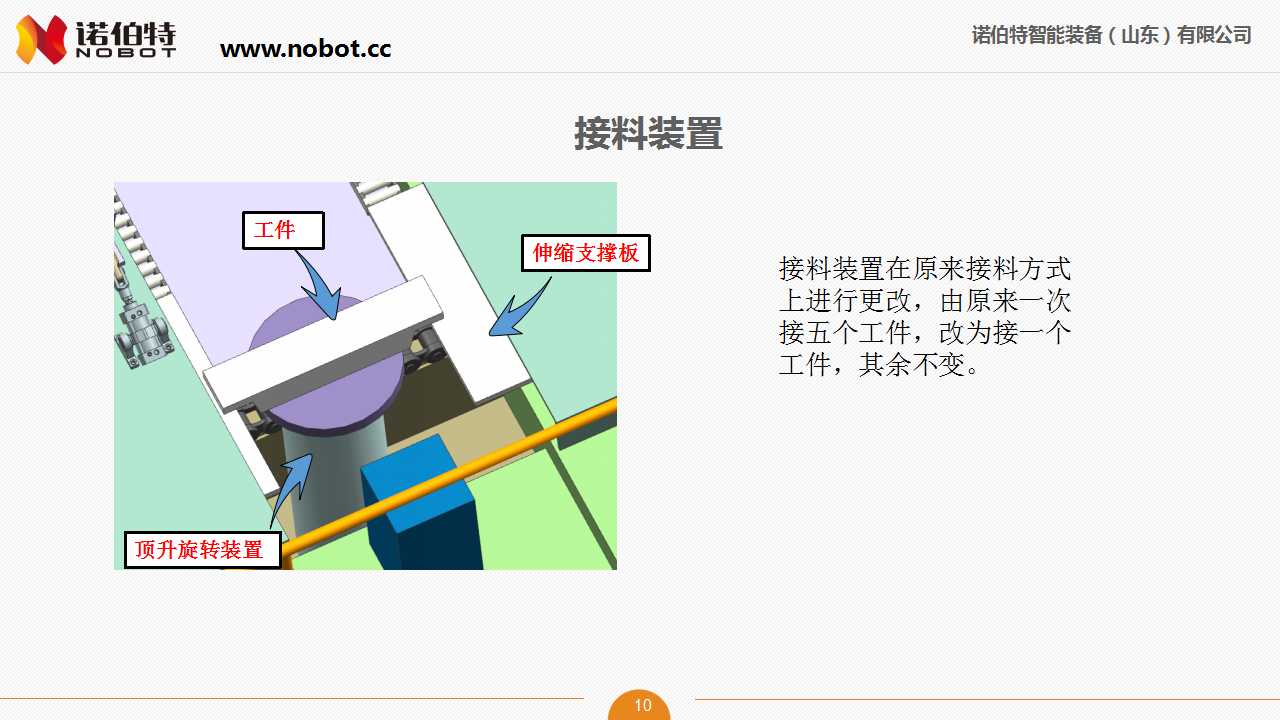

接料裝置：
接料裝置在原來接料方式上進行更改，由原來一次接五個工件，改為接一個工件，其余不變。

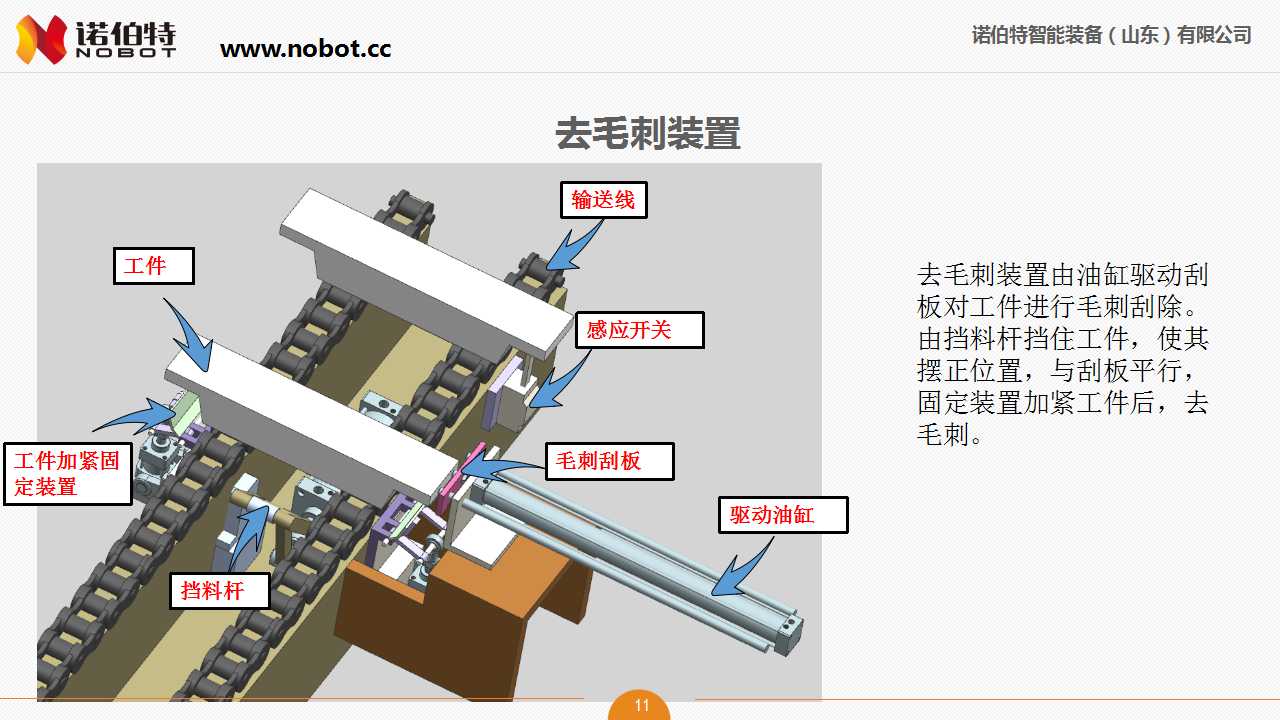

去毛刺裝置：
去毛刺裝置由油缸驅動刮板對工件進行毛刺刮除。由擋料桿擋住工件，使其擺正位置，與刮板平行，固定裝置加緊工件后，去毛刺。

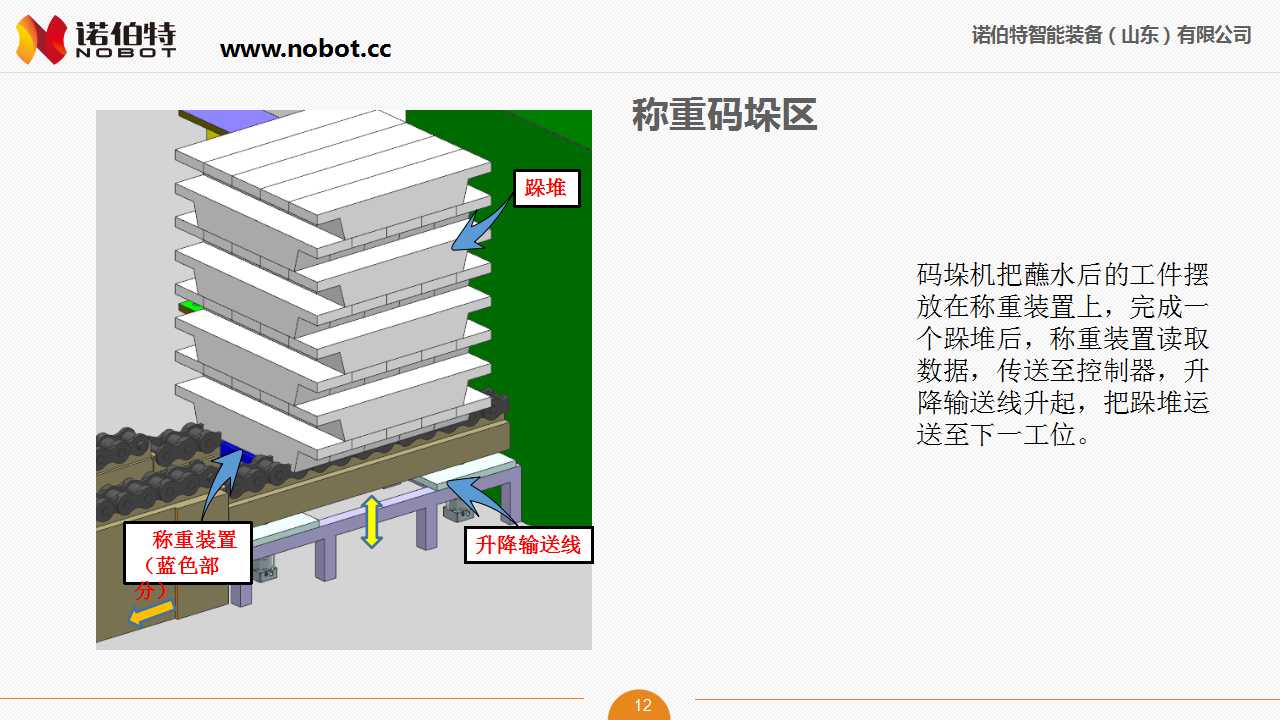

稱重碼垛區：
碼垛機把蘸水后的工件擺放在稱重裝置上，完成一個跺堆后，稱重裝置讀取數據，傳送至控制器，升降輸送線升起，把跺堆運送至下一工位。
自動打包機：
跺堆打包時，由頂升旋轉裝置把跺堆頂起，并旋轉90°，打包機開始打包，隨后轉回原方位，交叉打包，打包完成后跺堆下降，由輸送線運送至噴碼工序。
生產效率說明
1.方案中蘸水方式采用通過式蘸水，替代原本機器人抓取蘸水，節約抓取時間，提高效率。
2.按客戶要求每小時25噸計算，單件生產節拍為7.3s/件。
3.去毛刺采用油缸驅動，去除一個工件的毛刺約需要6S，因和接件同時運行，所用時間小于7.3s即可。
4.機器人采用ABB高速碼垛機，可以滿足生產節拍的需要。
